Siemens S7-300 Analog Giriş Çıkış Modülleri

Siemens S7-300 Analog Giriş Çıkış Modülleri

Siemens S7-300 analog giriş çıkış modülleri, SIMATIC S7-300 PLC sistemlerinde hem sahadan analog sinyal okumak hem de sahadaki ekipmanlara analog çıkış sinyali göndermek için kullanılır. Bu modüller, tek bir S7-300 sinyal modülü üzerinde analog giriş ve analog çıkış kanallarını birlikte sunduğu için pano alanı, kablolama ve modül planlaması açısından avantaj sağlar.

Siemens S7-300 ailesinde analog giriş/çıkış ihtiyacı için en çok kullanılan ürün grubu SM 334 analog I/O modülleri olarak bilinir. SM 334 modüller; sıcaklık ölçümü, proses kontrolü, analog sinyal izleme, 0-10 V sinyal okuma, analog referans üretimi ve makine otomasyonu gibi uygulamalarda tercih edilir.

Siemens S7-300 SM 334 Analog I/O Modülleri Nedir?

SM 334 analog I/O modülleri, üzerinde hem analog giriş hem de analog çıkış kanalları bulunan Siemens S7-300 modülleridir. Bu yapı sayesinde PLC sistemi aynı modül üzerinden sensörlerden analog veri okuyabilir ve saha ekipmanlarına analog kumanda sinyali gönderebilir.

Analog giriş kanalları, sahadan gelen gerilim, akım veya sıcaklık bilgilerini PLC sistemine aktarır. Analog çıkış kanalları ise sürücü, vana, kontrol cihazı veya analog giriş kabul eden ekipmanlara referans sinyali gönderir. Bu nedenle SM 334 modüller, hem ölçüm hem de kontrol ihtiyacı bulunan sistemlerde pratik bir çözüm sunar.

Siemens S7-300 Analog Giriş Çıkış Modülü Kodları

Siemens S7-300 analog giriş çıkış modüllerinde ürün kodu seçimi çok önemlidir. SM 334 ailesinde benzer görünüme sahip ürünler farklı çözünürlük, ölçüm desteği ve teknik özelliklere sahip olabilir. Bu nedenle çalışan bir sistemde değişim yapılacaksa mevcut modül üzerindeki Siemens sipariş numarası dikkatli şekilde kontrol edilmelidir.

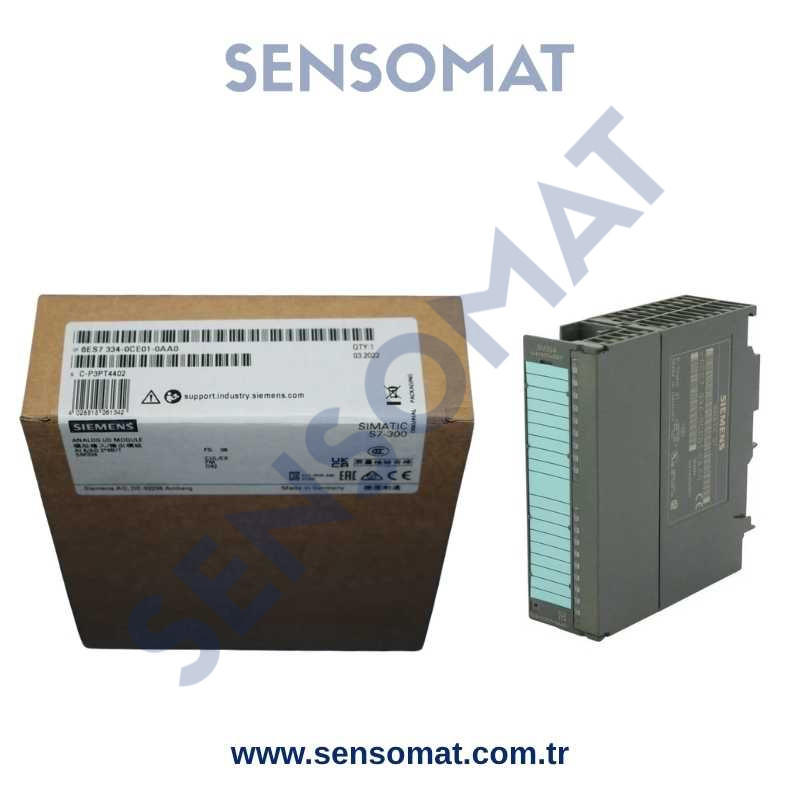

6ES7334-0CE01-0AA0 Siemens S7-300 SM 334 Analog Giriş Çıkış Modülü

6ES7334-0CE01-0AA0 Siemens S7-300 SM 334 Analog Giriş Çıkış Modülü 4AI/2AO, temel analog giriş ve analog çıkış ihtiyaçları için kullanılan SM 334 modülüdür. 4 analog giriş ve 2 analog çıkış kanalına sahiptir. 8/8 bit çözünürlük yapısıyla daha temel analog ölçüm ve kontrol uygulamalarında tercih edilir.

Bu model, sahadan analog veri okumak ve aynı sistemde analog çıkış sinyali üretmek gereken kompakt S7-300 uygulamalarında kullanılabilir. 0-10 V ve 0-20 mA gibi temel analog sinyal uygulamalarında değerlendirilebilir.

6ES7334-0KE00-0AB0 Siemens S7-300 SM 334 Analog I/O Modülü

6ES7334-0KE00-0AB0 Siemens S7-300 SM 334 Analog I/O Modülü 4AI/2AO, 12 bit çözünürlük yapısıyla daha hassas analog ölçüm ve kontrol ihtiyaçlarında tercih edilen SM 334 modülüdür. Bu ürün de 4 analog giriş ve 2 analog çıkış kanalına sahiptir.

6ES7334-0KE00-0AB0 modeli, 0-10 V sinyal desteği, Pt100 sıcaklık ölçüm desteği ve 10 kOhm ölçüm aralığı gibi özellikleriyle öne çıkar. Sıcaklık ölçümü, proses kontrolü ve daha hassas analog sinyal izleme gerektiren sistemlerde 8 bit modele göre daha uygun bir seçenek olabilir.

6ES7334-0CE01-0AA0 ile 6ES7334-0KE00-0AB0 Arasındaki Fark

6ES7334-0CE01-0AA0 ve 6ES7334-0KE00-0AB0, Siemens S7-300 SM 334 analog giriş çıkış modülü ailesinde yer alan iki farklı üründür. İki model de 4AI/2AO kanal yapısına sahiptir. Yani her iki üründe de 4 analog giriş ve 2 analog çıkış bulunur.

Temel fark çözünürlük ve ölçüm özellikleridir. 6ES7334-0CE01-0AA0 modeli 8/8 bit çözünürlük sunar ve temel analog giriş/çıkış uygulamalarında tercih edilir. 6ES7334-0KE00-0AB0 modeli ise 12 bit çözünürlük, Pt100 desteği ve daha hassas analog ölçüm imkânı sunar.

Daha temel analog I/O uygulamaları için 6ES7334-0CE01-0AA0 Siemens S7-300 SM 334 Analog Giriş Çıkış Modülü 4AI/2AO modeli incelenebilir. Daha hassas ölçüm, 12 bit çözünürlük ve Pt100 desteği gereken sistemlerde ise 6ES7334-0KE00-0AB0 Siemens S7-300 SM 334 Analog I/O Modülü 4AI/2AO modeli değerlendirilebilir.

Analog Giriş Çıkış Modülleri Nerelerde Kullanılır?

Siemens S7-300 analog giriş çıkış modülleri; üretim hatlarında analog ölçüm, analog kontrol, sıcaklık izleme, proses kontrolü, makine otomasyonu ve analog referans sinyali üretimi gibi alanlarda kullanılır. Bu modüller sayesinde PLC sistemi hem sahadaki sensörlerden analog veri okuyabilir hem de saha ekipmanlarına analog çıkış sinyali gönderebilir.

Örneğin bir sistemde sıcaklık, basınç veya seviye bilgisi okunurken aynı zamanda vana, sürücü veya kontrol cihazına analog referans gönderilmesi gerekebilir. Bu tarz uygulamalarda ayrı analog giriş ve analog çıkış modülü kullanmak yerine SM 334 analog I/O modülü tercih edilebilir.

SM 334 ile SM 332 Arasındaki Fark Nedir?

Siemens S7-300 serisinde SM 334 ve SM 332 modüller birbiriyle karıştırılabilir. SM 334 modüller analog giriş ve analog çıkış kanallarını birlikte sunar. Yani bu ürünler analog I/O modülü olarak değerlendirilir. SM 332 modüller ise sadece analog çıkış ihtiyacı için kullanılan analog output modülleridir.

Sistemde yalnızca analog çıkış sinyali gerekiyorsa SM 332 analog çıkış modülleri tercih edilmelidir. Hem analog sinyal okuma hem de analog çıkış sinyali gönderme ihtiyacı varsa SM 334 analog giriş çıkış modülleri daha doğru bir seçim olur.

Siemens S7-300 Analog Giriş Çıkış Modülü Seçerken Nelere Dikkat Edilmeli?

Siemens S7-300 analog giriş çıkış modülü seçerken ürün kodu, kanal sayısı, çözünürlük, ölçüm tipi ve mevcut PLC konfigürasyonu birlikte kontrol edilmelidir. 6ES7334-0CE01-0AA0 ve 6ES7334-0KE00-0AB0 aynı SM 334 ailesinde yer alsa da çözünürlük ve ölçüm desteği açısından farklıdır.

Çalışan bir üretim hattında değişim yapılacaksa mevcut modül üzerindeki sipariş numarası ile satın alınacak ürün kodu birebir karşılaştırılmalıdır. Yanlış modül seçimi, sistemin devreye alınmasını geciktirebilir ve üretim duruşuna neden olabilir.

Siemens S7-300 Analog Giriş Çıkış Modülleri Sensomat’ta

Sensomat, Siemens S7-300 analog giriş çıkış modülleri için Türkiye genelinde hızlı tedarik desteği sunar. SM 334 ailesinde yer alan 6ES7334-0CE01-0AA0 ve 6ES7334-0KE00-0AB0 ürünleri için stok, fiyat ve teslim süresi bilgisi alabilirsiniz.

Üretim hattınızda arızalı Siemens S7-300 analog giriş çıkış modülü varsa, ürün kodunu paylaşarak hızlı teklif alabilirsiniz. Sensomat, Siemens PLC modülleri, CPU, dijital giriş, dijital çıkış, analog giriş, analog çıkış, analog giriş/çıkış, haberleşme modülü ve güç kaynağı ürünlerinde güvenilir tedarik desteği sağlar.

Sensomat, Bursa merkezli tedarik yapısıyla İstanbul, Ankara, İzmir, Kocaeli, Gebze, Konya, Kayseri ve Türkiye genelindeki sanayi tesislerine Siemens S7-300 analog modülleri için hızlı teklif ve teslimat desteği sunar. Stokta bulunan ürünlerde aynı gün kargo ve yurt dışı satış desteği hakkında bilgi almak için bizimle iletişime geçebilirsiniz.

Yasal Uyarı: Sensomat, Siemens markasının yetkili distribütörü veya yetkili bayisi değildir. Siemens marka adı ve ürün kodları, ürünlerin doğru tanımlanması ve kullanıcıların aradığı teknik malzemeye ulaşabilmesi amacıyla kullanılmaktadır.
